Nuova variante del famoso computer su scheda singola della Raspberry Pi foundation equipaggiato, questa volta con “soli” 2 GigaBytes di memoria RAM (Random Access Memory) e prezzo di vendita di 50 Dollari USA che sicuramente lieviteranno una volta che il piccolo computer, arriverà in Italia (almeno 60 Euro se non più).
Le funzionalita’ di Raspberry Pi 5
Che includono come visibile nel seguente schema a blocchi anche il bus PCIexpress 2.0 x1 ed un controllore di input/output (ingresso/uscita) dedicato l’RP1.

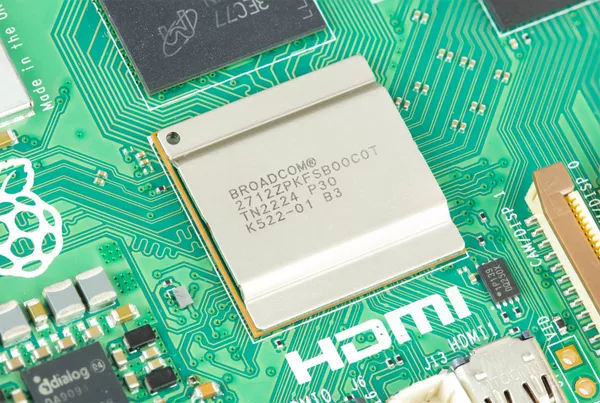

Il SoC BCM2712
Tutte le versioni di Raspberry Pi 5 sono progettate attorno al SoC (System on Chip ovvero un singolo circuito integrato digitale che integra al suo interno non solo funzionalità attribuite alle CPU, Central Processing Unit ma anche). Il circuito integrato dispone di 4 nuclei ARM Cortex A76 a 16 nm (nano metri ovvero 10 elevato alla -9 metri) funzionanti alla frequenza, operativa massima di 2.4 GigaHertz (Hz). Il Cortex A76 impiega ARMv8-A come ISA ovvero set di istruzioni assembly.

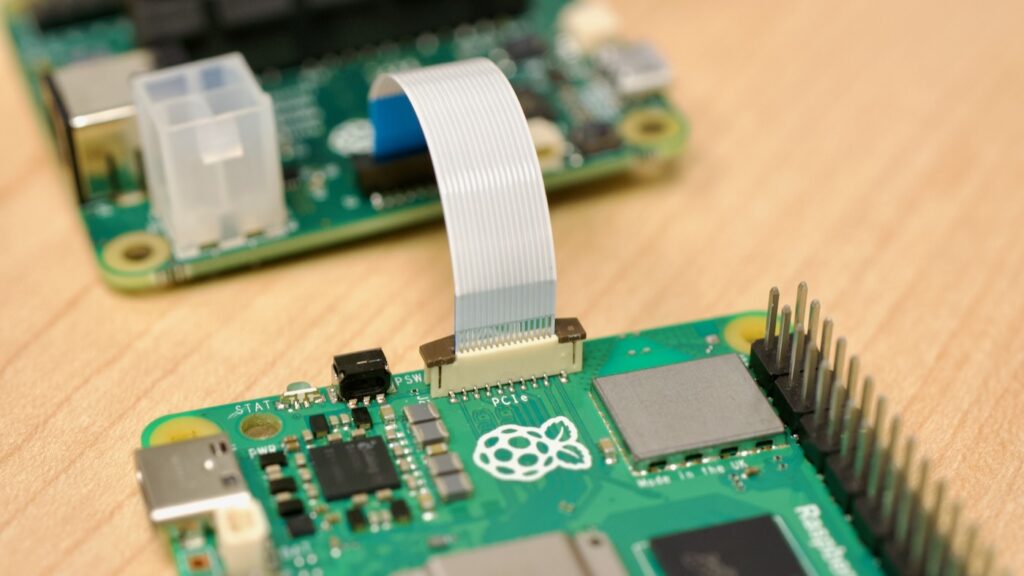

Dettaglio su connettore per il bus PCIexpress 2.0 che con apposito add-on permette di poter disporre di una unita’ di memoria di massa a stato solido SSD con form factor NVMe/M.2.
Connettivita’ wireless ed Ethernet
Dal punto di vista delle reti il Raspberry Pi 5 gode del supporto per la tecnologia Wi-Fi Dual-band 802.11ac e del Bluetooth 5.0 per interfacciarsi in wireless con le periferiche ed i router più recenti. Questo modello implementa finalmente il supporto a PoE+ (Power over Ethernet) per ottenere energia direttamente da un PoE HAT. Tale feature risulta particolarmente utile nei sistemi embedded, magari per realizzare un router WIFI, dove oggi è molto comune affidarsi a questa tecnologia.
Power Over Ethernet
Power over Ethernet (PoE) è una tecnologia che consente di trasmettere sia dati che energia elettrica attraverso un unico cavo Ethernet. Questo permette di alimentare dispositivi come telefoni VoIP, telecamere di sorveglianza, access point Wi-Fi, e altri dispositivi di rete senza la necessità di un cavo di alimentazione separato.
Come Funziona:
- Dati: Come in una normale connessione Ethernet, i dati vengono trasmessi attraverso i cavi twisted pair all’interno del cavo Ethernet.
- Energia: Allo stesso tempo, il cavo Ethernet trasmette anche energia elettrica, che può alimentare il dispositivo connesso.
Vantaggi di PoE:
- Semplicità di Installazione: Riduce la necessità di prese di corrente vicino ai dispositivi di rete, semplificando l’installazione.
- Flessibilità: I dispositivi possono essere posizionati in luoghi dove non sono disponibili prese di corrente, come soffitti o aree esterne.
- Gestione Centralizzata: L’energia può essere gestita e monitorata centralmente, facilitando il controllo e la manutenzione.
- Riduzione dei Costi: Poiché non è necessario installare alimentatori separati per ciascun dispositivo, si riducono i costi di cablaggio e installazione.
Tipi di PoE:
- PoE (IEEE 802.3af): Fornisce fino a 15.4 watt di potenza.
- PoE+ (IEEE 802.3at): Fornisce fino a 25.5 watt di potenza.
- PoE++ o 4PPoE (IEEE 802.3bt): Può fornire fino a 60 watt (Type 3) o 100 watt (Type 4).
Controllore di ingresso/uscita RP1
Lo schema a blocchi del controllore che mette in luce la sua complessita’ circuitale con in evidenza i due microcontrollori ARM Cortex M3.
La sorgente di alimentazione prevede l’uso di un alimentatore con porta USB-C con potenza di almeno, 25 Watt pena un decadimento delle prestazioni del computer.
